Fire resistant cables ОКЛ

Вот уже более 10 лет законодательно (№ 123-ФЗ «Технический регламент о требованиях пожарной безопасности») закреплено обеспечение безопасности при пожаре устойчивостью к открытому огню не только самого кабеля, но и всей конструкции вместе с элементами крепления – огнестойкой кабельной линией (ОКЛ).

ОКЛ предназначена для передачи электроэнергии, отдельных ее импульсов или оптических сигналов в условиях пожара и должна соответствовать требованиям ГОСТ Р 53316-2009.

Область применения - в системах пожарной безопасности с целью сохранения работоспособности в условиях пожара в течение времени, необходимого для выполнения их функций и полной эвакуации людей в безопасную зону.

Системы предотвращения пожарной опасности, которые должны сохранять работоспособность в условиях пожара:

Система пожарной сигнализации.
Система оповещения и управления эвакуацией людей при пожаре.
Система аварийного освещения на путях эвакуации.
Система управления водяным и газовым пожаротушением.
Система противодымной защиты и вентиляции.
Лифты для транспортировки подразделений пожарной охраны.
Внутренний противопожарный водопровод.

Наша компания разработала и провела лабораторные испытания на комплексные решения ОКЛ со разнообразными вариантами кабеленесущих систем под любые потребности наших клиентов.

Состав ОКЛ IR-line

I Кабель

Кабель огнестойкий производства ООО «Инженерные решения» для систем пожарной сигнализации для работы при напряжении до 300 В с медными токопроводящими жилами сечением 0,20; 0,35; 0,50; 0,75; 1,00; 1,50; 2,50 мм2, с числом скрученных пар 1-20, или числом скрученных жил до 20:

КПСнг(А)-FRLS

КПСЭнг(А)-FRLS

КПСнг(А)-FRHF

КПСЭнг(А)-FRHF

КПСнг(А)-FRLSLTx

КПСЭнг(А)-FRLSLTx

выпускаемый по ТУ 27.32.13.159-003-95761434-2017

II Кабеленесущие системы производства:

1. DKC (ОА «ДКС»)

2. Промрукав (ООО «Нептун»)

3. Урал-ПАК (ООО «ТД Урал-ПАК»)

4. Гефест (ООО «ФНПП «Гефест»)

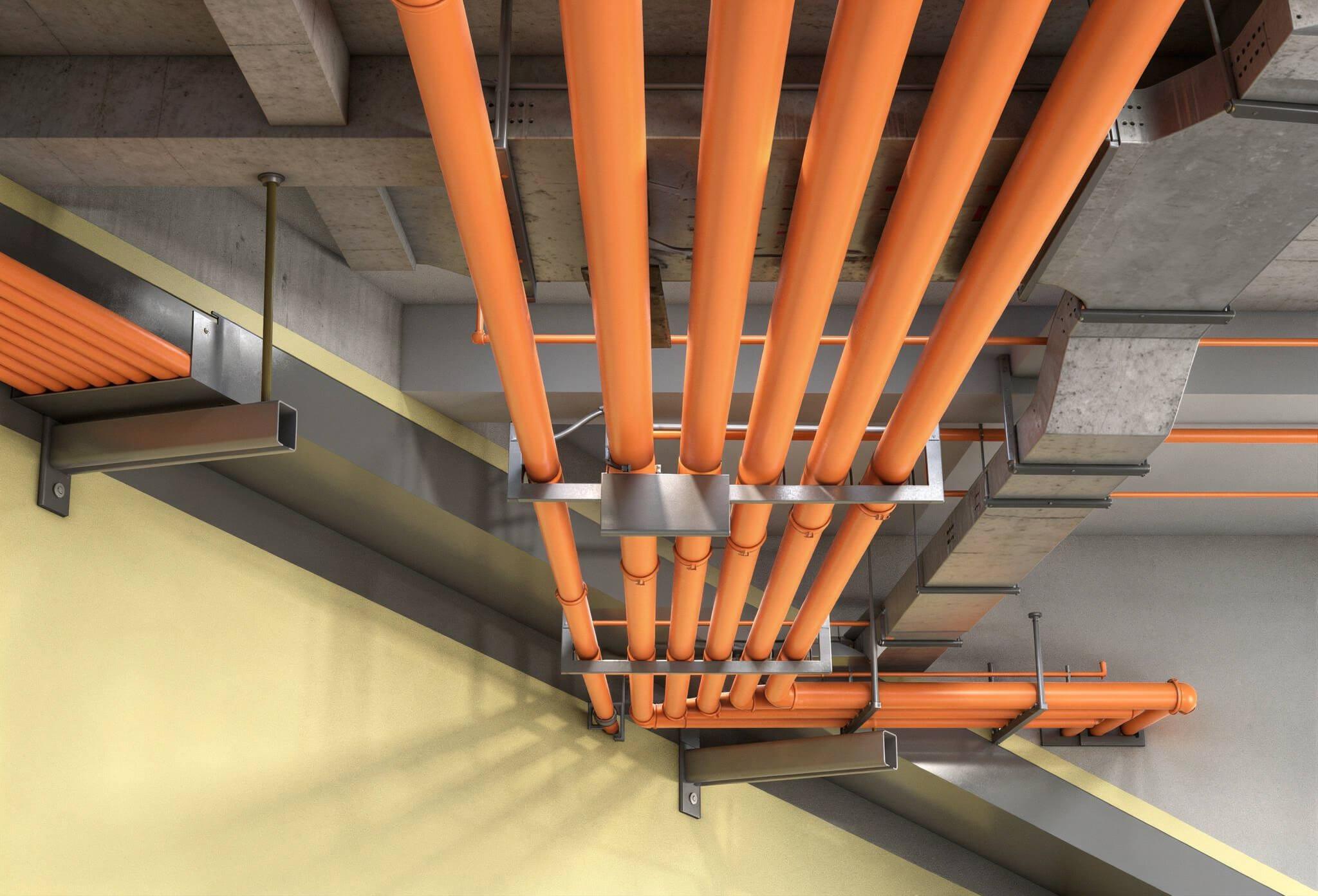

Конструкция ОКЛ IR-line – DKC:

	Металлические листовые перфорированные и неперфорированные кабельные лотки шириной от 50 до 600 мм, с высотой борта 50, 80 и 100 мм, длиной от 2000 до 3000 мм, с толщиной стенок от 0,6 до 1,5 мм и аксессуары к ним серии S5 COMBITECH - ТУ 3449-013-47022248-2004
	Металлические проволочные лотки шириной от 50 до 600 мм, с высотой борта от 30 до 100 мм, длиной 3000 мм, диаметр проволоки от 3,80 до 4,80 мм и аксессуары к ним серии F5 CОMBITECH - ТУ 3449-001-73438690-2006
	Металлические лестничные лотки шириной от 200 до 600 мм, с высотой борта 50, 80 и 100 мм, длиной от 3000 до 6000 мм, с толщиной стенок от 1,0 до 1,5 мм и аксессуары к ним L5 CОMBITECH - ТУ 3449-002-73438690-2008
	Система опорных конструкций и монтажных устройств серии B5 CОMBITECH - ТУ 3449-032-47022248-2012
	Система рукавов металлических для электропроводок диаметрами от 10 до 50 мм серии COSMEC и аксессуары к ним - ТУ 4833-051-47022248-2016
	Система жестких стальных труб для электропроводок диаметрами от 16 до 63 мм серии COSMEC и аксессуары к ним - ТУ 4833-041-47022248-2014
	Трубы гибкие гофрированные из ПВХ для электромонтажных работ серии OCTOPUS диаметрами от 16 до 50 мм и аксессуары к ним - ТУ 2247-008-47022248-2002
	Трубы гибкие гофрированные из электроизоляционного материала для электромонтажных работ не распространяющего горение полипропилена серии OCTOPUS диаметрами от 16 до 50 мм и аксессуары к ним - ТУ 3491-010-47022248-2003
	Трубы гибкие гофрированные из полиамида для электромонтажных работ серии OCTOPUS диаметрами от 16 до 50 мм и аксессуары к ним - ТУ 2247-024-47022248-2009
	Трубы жёсткие гладкие из электроизоляционного материала не распространяющего горение ПВХ для электромонтажных работ серии EXPRESS диаметрами от 16 до 50 мм и аксессуары к ним - ТУ 2248-012-47022248-2009
	Держатели серии EXPRESS - ТУ 2248-012-47022248-2009
	Держатели серии COSMEC - ТУ 4833-041-47022248-2014
	Системы кабельных коробов (кабельный канал с крышкой) из электроизоляционного материала ПВХ для электромонтажных работ серии «In-liner Classic» и аксессуары к ним - ТУ 3449-009-47022248-2010
	Коробки ответвительные огнестойкие серии FS для электропроводок с сохранением работоспособности при пожаре с керамической клеммной колодкой - ТУ 3464-048-47022248-2016
	Системы крепежных элементов серии M5 CОMBITECH винт с крестообразным шлицем М6; винт с гладкой головкой М6-М10; винт для электрического контакта М5; винт с полуцилиндрической головкой М6; болт с шестигранной головкой с частичной и полной резьбой М4-М16; самонарезающий винт; винт для крепления к С-профилю; шпилька резьбовая М6-М16; шпилька шуруп М4-М12; гайка с насечкой М5-М16; гайка шестигранная М5-М16; гайка самоконтрящаяся М4-М16; соединительная гайка М6-М16; гайка для подвешивания профиля с пружиной и без М6-М12; шайбы с узкими полями и кузовная М4-М16; шайба-гровер М6-М12; шайба стопорная М6-М16; забивной анкер М6-М16; латунный разрезной анкер М4-М16; стандртный анкер, включая решения в комплекте с болтом или шпилькой М6-М16; усиленный анкер, включая решения в комплекте с болтом или шпилькой М6-М16; усиленный клиновой анкер М6-М16; складные пружинные анкеры М3-М6; анкер-клин М6; металлический дюбель для пустотелых конструкций М4-М10; анкер для пустотелых плит; струбцины М6-М12; закрывающая струбцина; крепление к профнастилу; саморез с пресс-шайбой 4,2х76; металлический дюбель для газобетона 6х32.

Конструкция ОКЛ IR-line– ПРОМРУКАВ:

	Трубы гибкие гофрированные из поливинилхлорида для электромонтажных работ (ПВХ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая, Сверхтяжелая и аксессуары к ним - ТУ 22.21.29-001-52715257-2017
	Трубы гибкие гофрированные из полипропилена для электромонтажных работ (ПП), диаметром от 16 до 63 мм, типа Легкая, Тяжелая и аксессуары к ним - ТУ 22.21.29-007-52715257-2017
	Трубы гибкие гофрированные из полиамида для электромонтажных работ (ПА) диаметром от 16 до 63 мм и аксессуары к ним - ТУ 22.21.29-008-52715257-2017
	Трубы гибкие гофрированные из полиолефинов для электромонтажных работ (ПЛЛ), диаметром от 16 до 63 мм, типа Легкая, Тяжелая и аксессуары к ним - ТУ 27.90.12-001-52715257-2018
	Система крепежа серии FR ГТ (для гибких труб) дюбели металлические универсальные 5х30 ÷ 10х60 мм; саморезы 4,2х25 ÷ 6,3х70; заклепки резьбовые, цилиндр, М3 ÷ М10 из оцинкованной стали; винты М3 ÷ М10; гвозди по бетону усиленные 3,05х32 ÷ 3,68х65 мм; саморезы с редким шагом (крупная резьба) 3,5х32 ÷ 4,8х120 мм; скобы стальные оцинкованные СМО 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМО без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; стяжки крепежные из нержавеющей стали СКС; - анкера стальные разжимные М5 ÷ М10; анкер-клин 6х40 мм ÷ 6х60 мм.
	Трубы гладкие жесткие из поливинилхлорида для электромонтажных работ диаметром от 16 до 63 мм, типа Легкая, Тяжелая и аксессуары для труб (ПВХ) - ТУ 22.21.21-001-52715257-2017
	Система крепежа серии FR ЖТ (для жестких труб) дюбели металлические универсальные 5х30 ÷ 10х60 мм; - саморезы 4,2х25 ÷ 6,3х70; заклепки резьбовые, цилиндр, М3 ÷ М10 из оцинкованной стали; винты М3 ÷ М10; - гвозди по бетону усиленные 3,05х32 ÷ 3,68х65 мм; саморезы с редким шагом (крупная резьба) 3,5х32 ÷ 4,8х120 мм; скобы стальные оцинкованные СМО 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМО без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; стяжки крепежные из нержавеющей стали СКС; анкер-клин 6х40 мм ÷ 6х60 мм; хомуты стальные трубные с внутренней резьбой 11-15 ÷ 98-105 мм, ТХ-1/4" ÷ ТХ-3 1/2"; траверсы монтажные оцинкованные 20х30х1,5 мм; подвесы потолочные С-образные; - винты оцинкованные М6 ÷ М10; удлиненные гайки М6 ÷ М10; шпильки стальные резьбовые оцинкованные М6 ÷ М10; саморез-шпильки М6 ÷ М10; анкера стальные разжимные М5 ÷ М10; шайбы стальные плоские увеличенные М6 ÷ М10; гайки с насечкой оцинкованные, препятствующие откручиванию М6 ÷ М10.
	Рукава металлические гибкие негерметичные типов Р3, Р4, диаметром от 6 до 100 мм и аксессуары к ним - ТУ 25.99.29-001-52715257-2018
	Рукава металлические гибкие в ПВХ изоляции (МРПИ), диаметром от 8 до 100 мм и аксессуары к ним - ТУ 25.99.29-002-52715257-2017
	Система крепежа серии FR МР (для металлических рукавов): дюбели металлические универсальные 5х30 ÷ 10х60 мм; саморезы 4,2х25 ÷ 6,3х70; заклепки резьбовые; цилиндр М3 ÷ М10 из оцинкованной стали; винты М3 ÷ М10; гвозди по бетону усиленные 3,05х32 ÷ 3,68х65 мм; саморезы с редким шагом (крупная резьба) 3,5х32 ÷ 4,8х120 мм; скобы стальные оцинкованные СМО 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМО без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; стяжки крепежные из нержавеющей стали СКС; анкера стальные разжимные М5 ÷ М10; анкер-клин 6х40 мм ÷ 6х60 мм.
	Кабельные каналы (короба монтажные), ПВХ для электромонтажных работ, сечением от 25х16 до 100х60 мм и аксессуары к ним - ТУ 27.33.14-001-52715257-2017
	Система крепежа серии FR КП (для кабельных каналов): хомут FR ПР для ОКЛ и электромонтажных работ, производства ООО "Нептун"; дюбели металлические универсальные 5х30 ÷ 10х60 мм; саморезы 4,2х25 ÷ 6,3х70; заклепки резьбовые, цилиндр, М3 ÷ М10 из оцинкованной стали; винты М3 ÷ М10; гвозди по бетону усиленные 2,7х15 ÷ 3,68х65 мм; саморезы с редким шагом (крупная резьба) 3,5х32 ÷ 4,8х120 мм.
	Огнестойкие распределительные коробки серии FR - ТУ 27.33.13-001-52715257-2017

Конструкция ОКЛ IR-line – Урал-ПАК:

	Трубы гибкие гофрированные из электроизоляционного материала поливинилхлорида для электромонтажных работ (ПВХ) диаметром от 16 до 63 мм и аксессуары к ним - ТУ 2248-001-57453845-2009
	Трубы гибкие гофрированные из полиэтилена низкого давления для электромонтажных работ (ПНД) диаметром от 16 до 63 мм и аксессуары к ним - ТУ 2247-008-57453845-2009
	Трубы гибкие гофрированные безгалогенные трудногорючие (FRHF) диаметром от 16 до 63 мм и аксессуары к ним - ТУ 2247-008-57453845-2009
	Трубы гладкие жесткие из электроизоляционного материала для электромонтажных работ (ПВХ) диаметром от 16 до 63 мм и аксессуары к ним - ТУ 2248-001-57453845-2009
	Рукава металлические негерметичные диаметром от 6 до 75 мм и аксессуары к ним серии РЗ - ТУ 4833-009-57453845-2009
	Рукава гибкие металлические негерметичные, с покрытием из поливинилхлорида, типа Р3-Ц-Пнг диаметром от 6 до 50 мм и аксессуары к ним - ТУ 4833-009-57453845-2009
	Кабель-каналы из электроизоляционного материала для электромонтажных работ шириной от 12 до 100 мм, высотой от 10 до 60 мм, толщиной стенки от 0,6 до 1,5 мм и аксессуары к ним - ТУ 5772-002-57453845-2009
	Монтажные, установочные, распачяные или распределительные коробки - ТУ 3464-005-57453845-2009
	Система крепежа в составе: дюбели металлические универсальные 5х30 ÷ 10х60 мм; саморезы 4,2х25 ÷ 6,3х70; винты М3 ÷ М10; саморезы с редким шагом (крупная резьба) 3,5х32 ÷ 4,8х120 мм; скобы стальные оцинкованные СМО 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМО без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД 8-9 ÷ 60-63 мм; скобы стальные оцинкованные СМД без отверстий для пневмопистолета 8-9 ÷ 60-63 мм; стяжки крепежные из нержавеющей стали СКС; анкера стальные разжимные М5 ÷ М10; анкер-клин 6х40 мм ÷ 6х60 мм; крепеж-клипса для труб D16-50 мм; муфта вводная для гофротрубы D16-32 мм; держатель хомутный со стяжкой 32-63 мм и 16-32 мм.

Конструкция ОКЛ IR-line – Гефест:

Кабельные каналы металлические оцинкованные неперфорированные типа ККМО, размерами от 15х15 до 25х50 мм, толщиной стенки до 0,55 мм, и аксессуары к ним - ТУ 3449-001-70631050-2005

Коробки монтажные огнестойкие КМ-О - ТУ 3449-005-70631050-2009

Крепеж серии КФСТ:

Время сохранения работоспособности всех вышеперечисленных ОКЛ - не менее 90 мин
